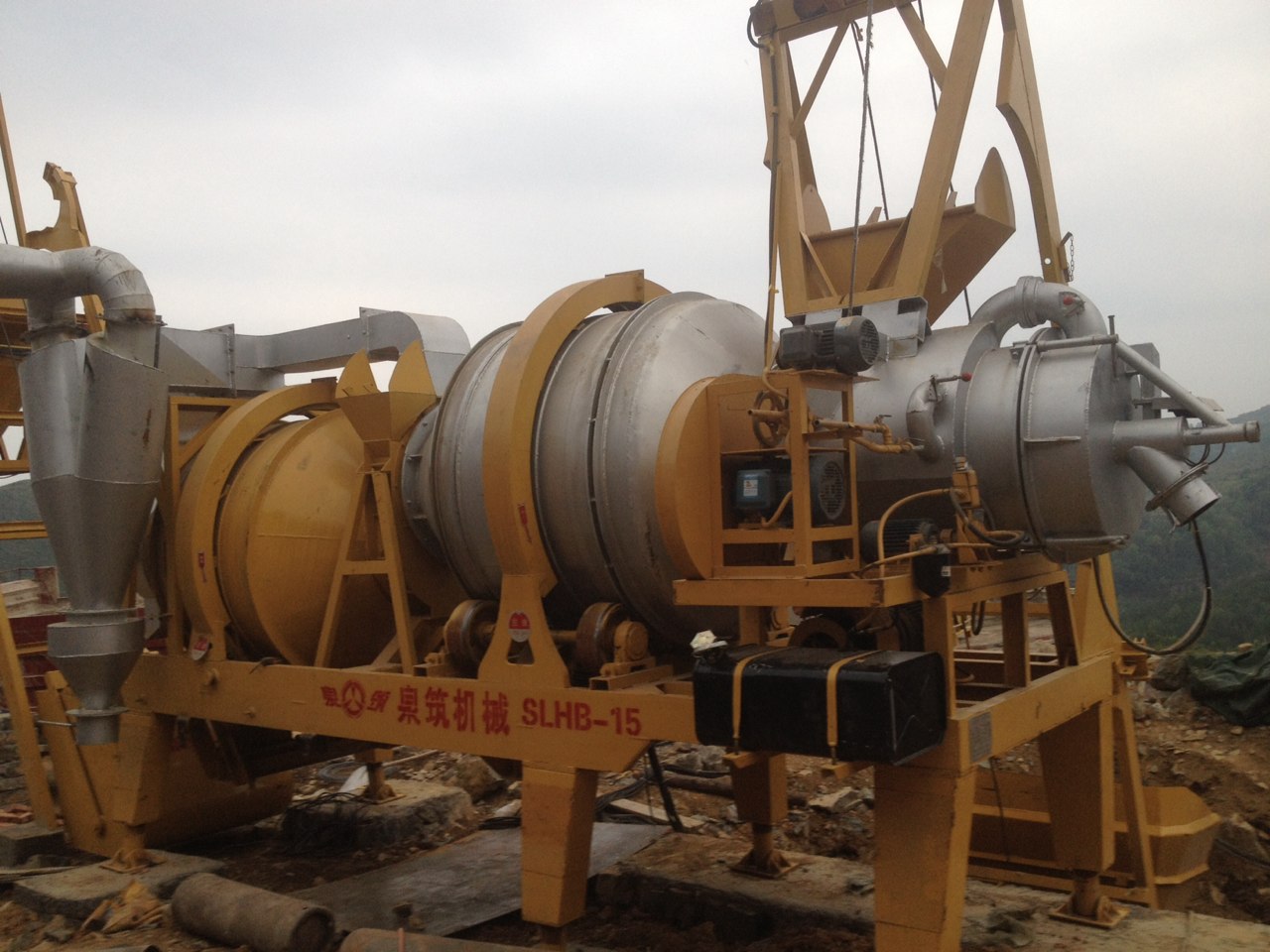

SLHB-15型双滚筒沥青混凝土搅拌设备

SLHB-15型双滚筒沥青混凝土搅拌设备

(一)详细技术说明

我厂研制开发的SLHB-15型移动式沥青混凝土搅拌设备整套设备包含:矿料提升机、燃烧炉总成、烘干滚筒总成、搅拌滚筒总成、热沥青计量输送装置、石粉计量输送装置、成品料仓、一级管式除尘装置、拖挂底盘、行走装置、电器控制柜等主要部件。主机采用烘干滚筒、搅拌滚筒与中间过料装置连为整体的拖挂结构形式。整机占地面积小,移场就位安装周期短,燃料适用范围广,具有操作简单,维护方便,性能稳定可靠,成品料品质好,技术含量高,自动化、标准化程度高等特点,特别适用于高等级沥青路面的铺筑施工和养护作业。

SLHB-15型具体性能特点如下:

1、主机可整体拖挂移动,安装就位简捷方便。

2、采用液压调整支撑脚,安装调整省力、省时,稳定可靠。

3、烘干滚筒部件采用厚16Mn钢制作。

4、采用一级旋风除尘装置,除尘效果较好。

5、热沥青计量输送装置采用沥青泵输送、液位继电器计量,油石比准确。

6、电器控制柜关键元器件,均采用国际名牌元件,包括:

     按钮、接触器、电机启动器、塑壳开关、接线端子:西门子;

     PLC可编程控制器、可编程显示器、时间继电器:三菱。

7、电机采用国产名牌:厦门电机

8、燃烧炉为燃煤、油两用型,采用电子自动点火装置,适用燃料范围包括:柴油、重油、渣油等可燃油。在控制室中可直接调节火焰大小,控制成品料出料温度,满足不同施工要求。热能高,燃料消耗量低。

9、本设备有效地克服了国内直筒连续式搅拌设备的固有缺陷,包括:

⑴石粉容易散失;

⑵沥青容易老化;

⑶矿料及沥青连续计量精度难以保证;

⑷矿料温度不够稳定等。

(二)主要性能参数

1、额定生产率           15t/h

2、进料容积             0.55立方米

3、进料重量             0.75吨/斗

4、出料温度             120-165℃可调

5、适用范围             沥青混凝土、沥青砂石、沥青砂

6、燃料消耗             柴油5.5-8kg/t混合料;煤 12-15kg/t混合料

7、烘干滚筒转速         16转/分

8、主机功率:           燃油型:32.5kw;燃煤型:51kw

其中:

滚筒驱动功率:       5.5KW×2

鼓风机功率:         4KW

通风除尘功率:       5.5KW

骨料提升功率:       4.5KW

沥青泵功率:        2.2KW×2

石粉提升功率:       0.8KW

成品料提升功率:     4.5KW

柴油泵功率:        0.55kw+1.1kw

空压机功率:        2.2KW

加热板:             0.45KW×4(施工前使用)

磨煤送粉装置:       18.5KW(燃煤粉选用)

控制驱动方式:       集中PLC电控

主机重量:           8.3吨
