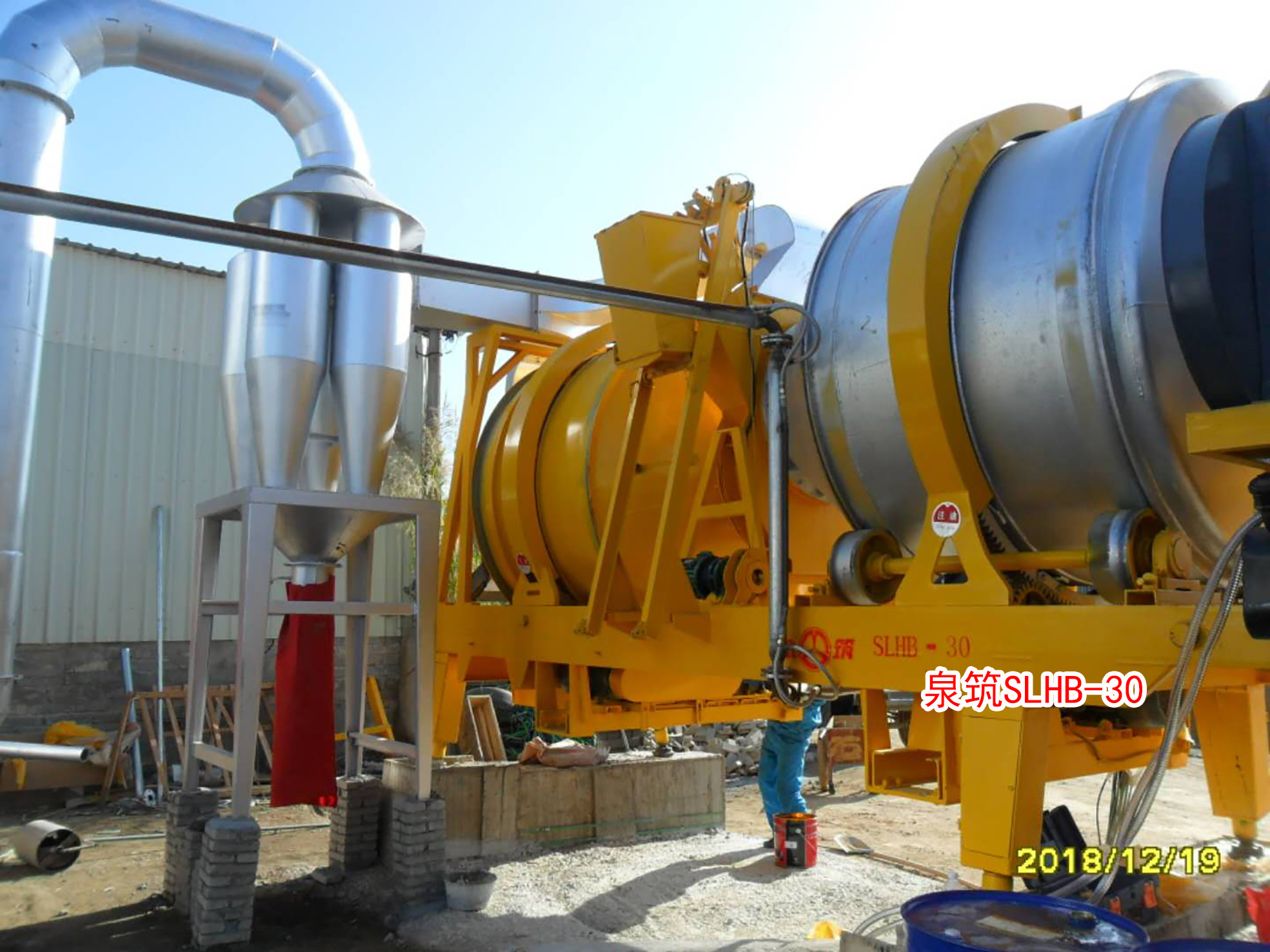

SLHB-30型沥青砼拌和机

SLHB-30型沥青砼拌和机

(一)产品介绍

我厂研制开发的SLHB-30型移动式沥青混凝土搅拌设备。整套设备含:矿料提升机、燃烧炉总成、烘干滚筒总成、热沥青计量输送装置、石粉计量输送装置、成品料仓、双管式除尘装置、拖挂底盘、行走装置、电器控制柜等主要部件。主机采用间歇式烘干滚筒与搅拌筒连为整体的拖挂结构形式,整机占地面积小,移场就位安装周期短,燃料适用范围广,具有操作简单,维护方便,性能稳定可靠,成品料品质好,技术含量高,自动化、标准化程度高等特点,特别适用于高等级沥青路面的铺筑施工和养护作业。

一、SLHB-30型具体性能特点如下:

1、主机可整体拖挂移动,安装就位简捷方便。

2、采用液压调整支撑腿,安装调整省力、省时,稳定可靠。

3、烘干滚筒部件采用厚16Mn钢制作。

4、双管旋风除尘装置,高效除尘。

5、热沥青计量输送装置采用沥青泵输送、液位继电器计量,油石比准确。

6、矿料计量输送装置采用三斗计量方式,可实现电子叠加计量,斗式提升输送,计量精度高,误差小。(SLHB-30B型设备配备)

7、电控控制柜关键元件均采用全球自动化领域西门子公司产品,自动化集中控制,操作简便,环境舒适。

8、燃烧炉总成均采用电子自动点火装置,适用燃料范围包括:柴油、重油、渣油等可燃油。该系统可实现自动点火、充分燃烧等功能,经济效益显著。

9、本设备有效地克服了国内直筒连续式搅拌设备的固有缺陷,包括:

⑴石粉容易散失;

⑵沥青容易老化;

⑶矿料及沥青连续计量精度难以保证;

⑷矿料温度不够稳定等。



 ()、 主要技术性能参数

1、额定生产率:                     30t/h

2、进料斗容量:                     1.1立方米

3、进料重量:                       1500公斤/

4、出料温度:                       120-165℃,可调

5、适用范围:                       沥青混凝土、沥青砂石、沥青砂

6、燃料消耗:                       柴油5.5-8kg/t混合料;煤 12-15kg/t混合料

7、烘干滚筒转速:                   16/

8、配套总功率:                     SLHB(Y)-30      61 Kw

SLHB(Y)-30A     71.5 Kw

SLHB(Y)-30B     79.5 Kw



其中:

滚筒驱动功率:                     11 Kw×2

鼓风机功率:                       11 Kw

通风除尘功率:                     7.5/11 Kw(燃油/燃煤)

骨料提升功率:                     7.5 Kw

沥青泵功率:                       4 Kw×2

石粉提升功率:                     0.8 Kw

成品料仓提升功率:                 7.5 Kw

矿料计量输送功率:                 5.5 Kw

柴油泵功率:                        1.1+0.55 Kw

空压机功率:                       5.5 Kw

加热板:                            0.6 Kw×4(施工前使用)

控制驱动方式:                     集中电控

外形尺寸:                         长×宽×高=13550×13800×7340(mm)
